自动测量软件

自动测量软件

  • 所属分类:自动测量软件

  • 点击次数:
  • 发布日期:2023/08/11
  • 在线询价
  • 详细介绍

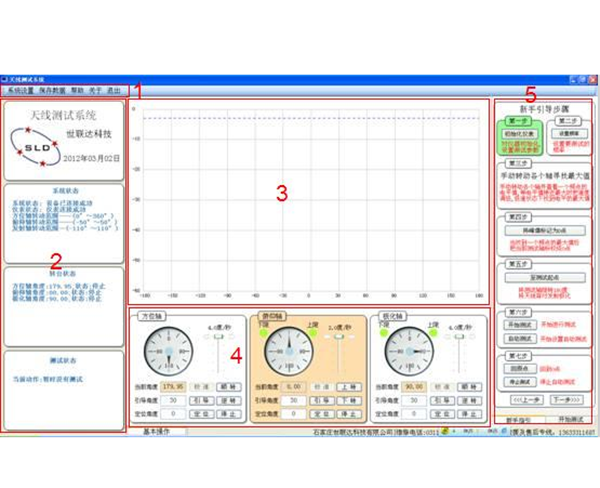

  自动测量软件(指标和功能可定制)

  概述

  通过测量转台自动完成天线辐射方向图2D或3D的采样测量,并绘制出被测天线方向图的2D或3D模型。

  可测量各类型天线参数指标。

  可直观精确的反映出天线的各项指标及状态。

  基本技术指标

  1.显示方式:三维(可以导出二维平面图H-V)

  2.测控轴数:接收端7轴(升降-下方位-俯仰-上方位-XY平移-极化)

  3.发射端5轴(XY导轨-升降方位-俯仰-极化)

  4.测量轴:3轴(方位、俯仰、极化)

  5.方向图测量:幅度、相位、轴比方向图

  6.测量指标: 波束宽度、增益、前后比、轴比、交极比、轴比、旁瓣、包络、倾角、不圆度、S参数。

  7.数据分析与编辑:叠加、阵列、标记、预览、拾取、平滑拟合、旋转、测量报告。

  9.兼容仪器:HP/Agilent/R&S/爱德万/青岛41所常用型号系列的频谱仪

  仪器接口:RS232/GPIB/TCPIP

  系统功能与特点:

  ★ 兼容微波天线、基站、移动通信天线、卫星天线、相控阵天线、RCS测量、终端(北斗/GPS/手机)

  ★ 远程遥控、集成控制收发测量设备

  H-E两维测量、3维球面测量、OTA、RCS、相位中心、时间门

  ★ 全自动扫频测试(自动生成测试报告),列表点频测量、时域测量

  ★ 全自动2D3D方向图测量、自动生成报告

  ★ 适用于大型远场测量

  终身免费升级
