1、功能特点:
该伺服系统使用环境不受限制,可以在固定站、便携站、车载、船载等使用环境。根据使用环境的不同,可以灵活调整转台的体积、控制方式等。本伺服系统采用全闭环控制,PID控制调节模式,定位精度高、速度响应快,跟踪平稳,目前已经应用于陆军、空军、兵器部等靶场试验检测,并获得良好使用效果。
2、性能参数指标:
1) 转台结构形式:单方位轴转台,俯仰+方位两轴转台,横滚+俯仰+方位三轴转台;
2) 有效载荷形式:板状缝隙天线、八木天线、抛物面天线等;
3) 驱动控制方式:根据实际情况设计,可以独立控制机箱(适用于车载),转台内置控制模块(适用于地面站);
4) 安全保护:带有自锁装置,掉电后不会随意转动,非连续转动轴带有限位保护;
5) 转动速度:无级调速,根据实际情况设定;
6) 加速度:自动调节;
7) 跟踪精度:±0.1°,±0.2°,±0.3°可选;
8) 响应时间:±10ms;±25ms,±50ms;
9) 带有固定机械零位,方便布站;
10) 带有安装把手,方便移动;
11) 工作温度:普通级、军品级;
12) 防护等级:室外防水、防沙尘、防腐蚀、海边应用带有防盐雾
13) 控制方式:遥控(计算机控制)+本控(近距离手控盒);

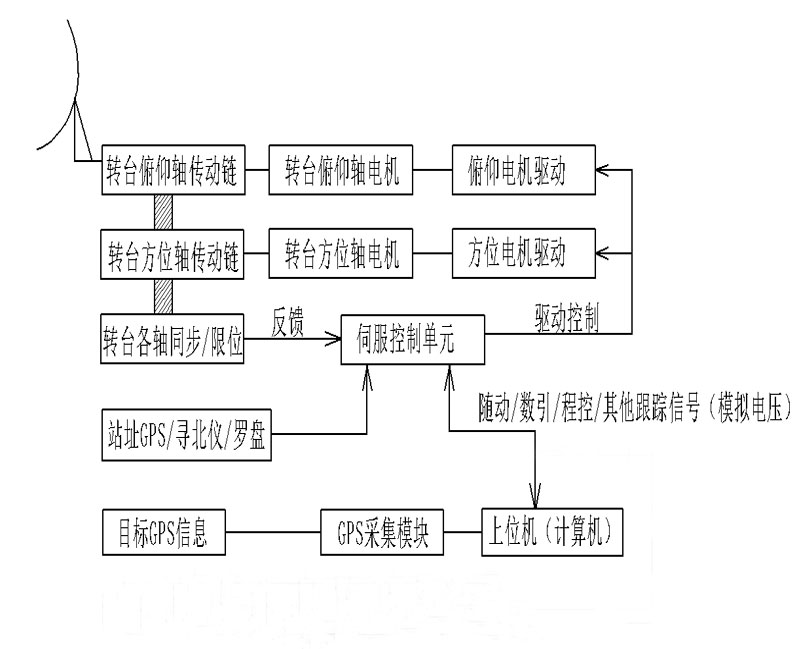

4、系统基本配置:
名称 | 数量 | 说明 |
1 | 结构形式根据实际情况确定 | |
伺服驱动控制 | 1 | 采用独立机箱/内置于转台 |
转台基座 | 1 | 三角架/转台立柱/其他 |
GPS/寻北仪/罗盘 | 1 | 获取站址的信息 |
目标GPS | 1 | 获取目标的信息 |
跟踪天线 | 1 | 板状缝隙/对数周期/抛物面 |
射频放大模块 | 1 | 功率放大器/低噪声放大器 |
射频接收机 | 1 | 给出跟踪信号 |

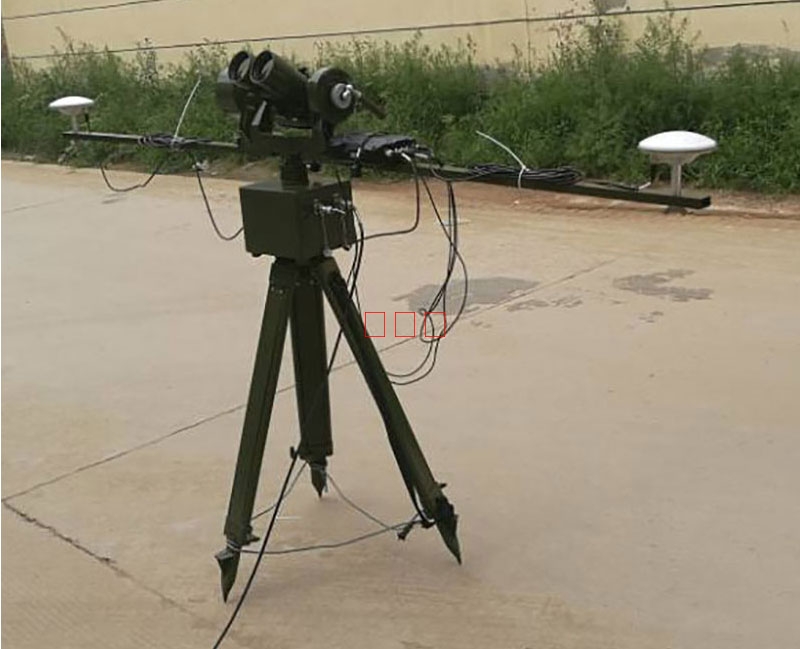

对空指挥镜数字化测控转台
低慢小雷达扫描系统
临近空间飞艇测控伺服转台

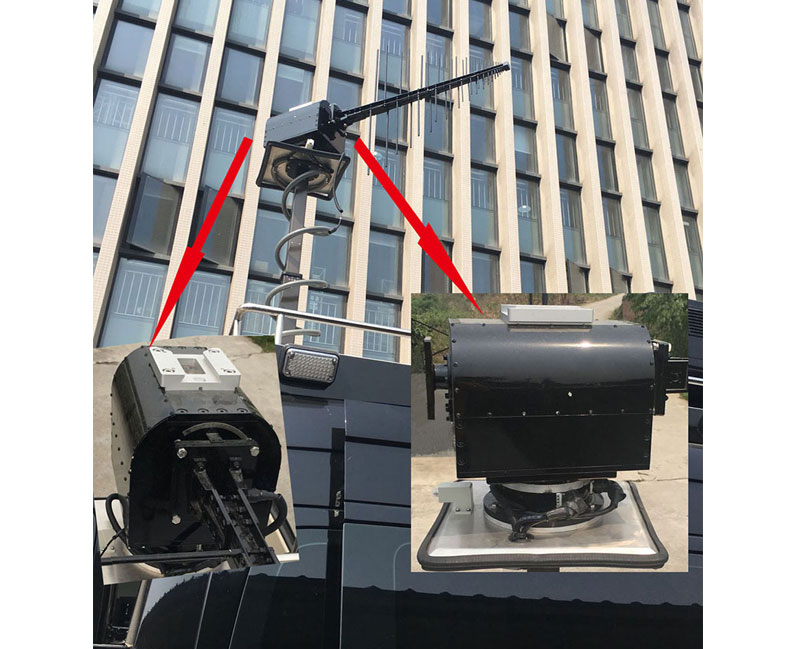

车载空间电磁环境探测伺服转台系统
